| مكان المنشأ: | تشجيانغ، الصين |
|---|---|
| اسم العلامة التجارية: | Factory or OEM/ODM Services |
| إصدار الشهادات: | CE, UKCA, ROHS, REACH, PAHS, IP68, IP69K |
| رقم الموديل: | سلسلة SNCG |
| الحد الأدنى لكمية: | 10,000 وحدة |
| الأسعار: | factory direct supply |
| تفاصيل التغليف: | التعبئة القياسية (تتوفر أيضًا عبوات خاصة عند الطلب) |
| وقت التسليم: | عادة 9-14 يوما |
| شروط الدفع: | / تي تي، خطاب الاعتماد، ويسترن يونيون |
| القدرة على العرض: | 2,000,000 وحدة شهريا |

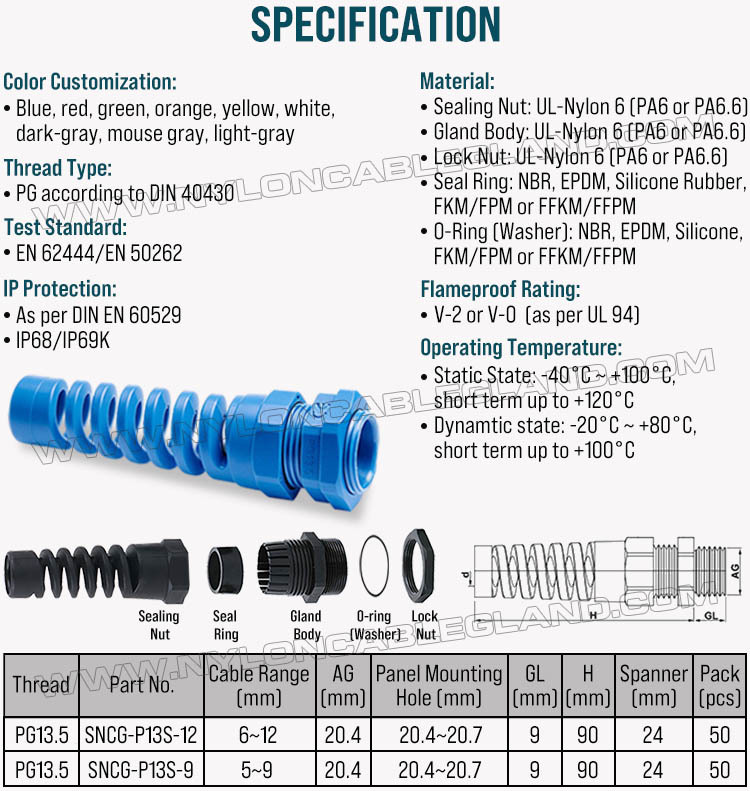

| مادة: | بولي أميد مستورد معتمد من UL 6 | القابلية للاشتعال: | تصنيف V-2 (حسب UL94) |
|---|---|---|---|
| ختم: | NBR (متوفر أيضًا في EPDM، السيليكون، FKM/FPM، FFKM/FFPM) | يا الدائري: | NBR (متوفر أيضًا في EPDM، السيليكون، FKM/FPM، FFKM/FFPM) |
| خيط PG: | وفقًا لمعيار DIN 40430 | معيار الاختبار: | إن 62444 / إن 50262 |
| مقاومة للماء: | IP68 / IP69K | مواصفة: | PG13.5 (نطاق الكابل: 6-12 ملم و5-9 ملم) |
| الكلمات الرئيسية: | غدد الكابلات غدد كابلات ملونة حلزونية، غدد الكابلات غدد كابلات ملونة مزودة بخاصية تخفيف الضغط | وظيفة: | التعرف البصري وإدارة الكابلات |

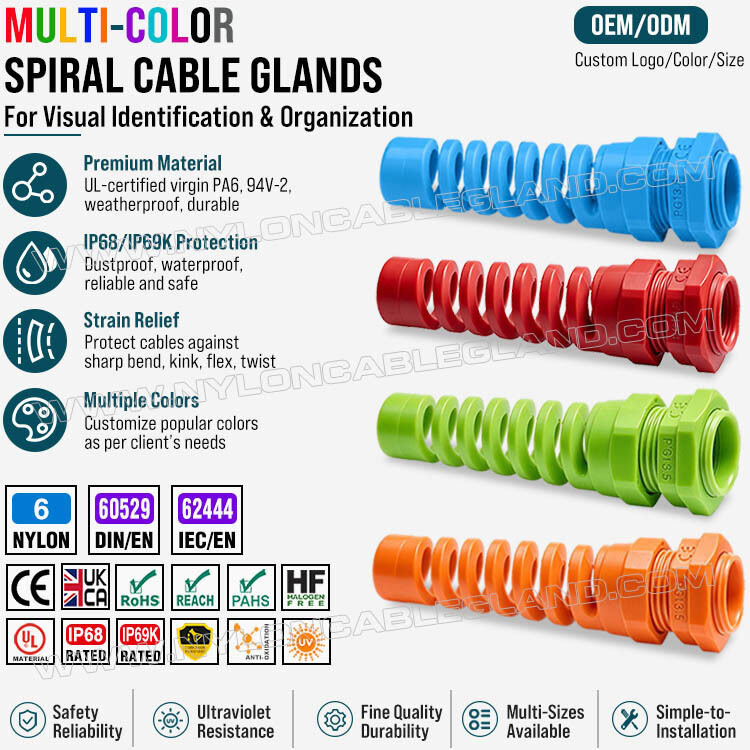

| وصف: | غدة كبل تخفيف الضغط الملون نايلون 6 (بولي أميد 6 أو PA6)، إصدار PG13.5، IP68/IP69K | شعار مخصص: | متاح |
| حجم مخصص: | متاح | لون مخصص: | متاح |
| مخصص العلامة التجارية: | متاح | التعبئة والتغليف المخصصة: | متاح |
ما هي موصل غدة كيبل كابل الغدة الملونة المصنوعة من النايلون ذات التصميم الحلزوني؟
تُعد موصل غدة كيبل كابل الغدة الملونة المصنوعة من النايلون ذات التصميم الحلزوني نوعاً من أجهزة إدخال الكابلات وتخفيف الإجهاد، وهي مصنوعة بشكل أساسي من النايلون الهندسي 6 (بولي أميد 6)، وتتميز بوجود جزء حلزوني أو ملتف ومرن عند مخرج الكابل. يتم تركيبها في المواضع التي يمر فيها الكابل عبر حاوية كهربائية، أو صندوق تفرع (junction box)، أو خزانة تحكم، أو هيكل آلة، أو غيرها من المعدات.
تؤدي موصل غدة كيبل كابل الغدة الحلزونية وظيفتين في آن واحد:
إحكام غلق الكابل وتثبيته — حيث تمسك حلقة الإحكام بالكابل وتساعد في منع دخول الغبار والماء إلى داخل الحاوية.
الحماية من الانحناء والإجهاد — حيث يوفر الجزء الحلزوني الطرفي انتقالاً مرناً بين الجلبة الثابتة والكابل، مما يقلل من الانحناء الحاد والإجهاد الميكانيكي عند نقطة خروج الكابل.
ما هي مميزات موصل غدة كيبل كابل الغدة الملونة ذات التصميم الحلزوني؟

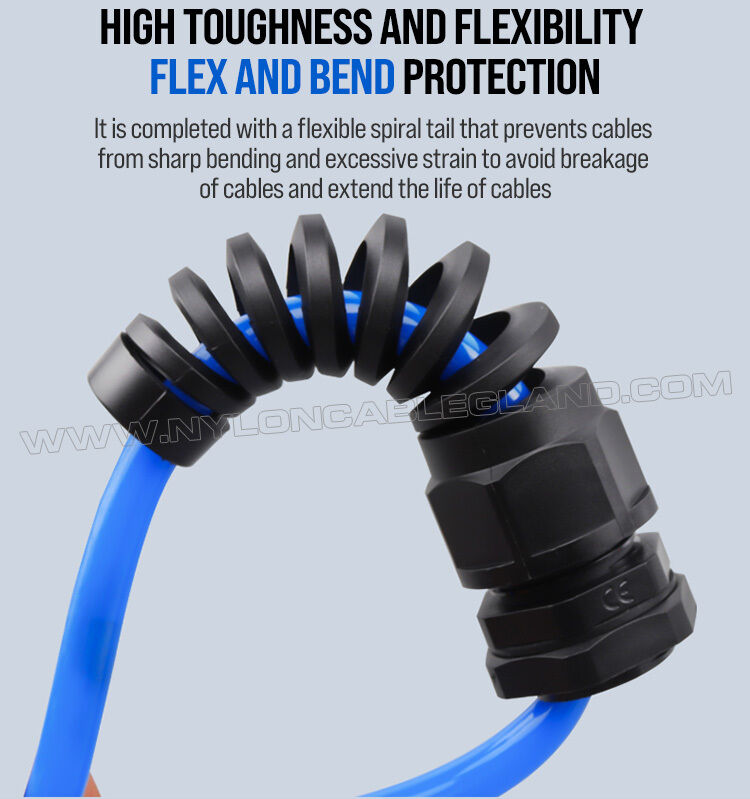

1. الحماية من الانحناء
هذه هي السمة المميزة
غدد الكابل المستقيمة التقليدية تحمل وتختم الكابل، ولكن الكابل لا يزال يمكن أن تشكل انحناء حاد نسبيا مباشرة خارج غدة الكابل.انتقال الانحناء المرن، مما يساعد على توزيع ضغوط الانحناء على قسم أكبر من الكابل.
تم تصميمها بغرض تقليل تعب الموصل ، والحماية من الانحناء المفرط ، وتوفير مرونة إضافية وتخفيف الضغط.
هذا مفيد بشكل خاص في:

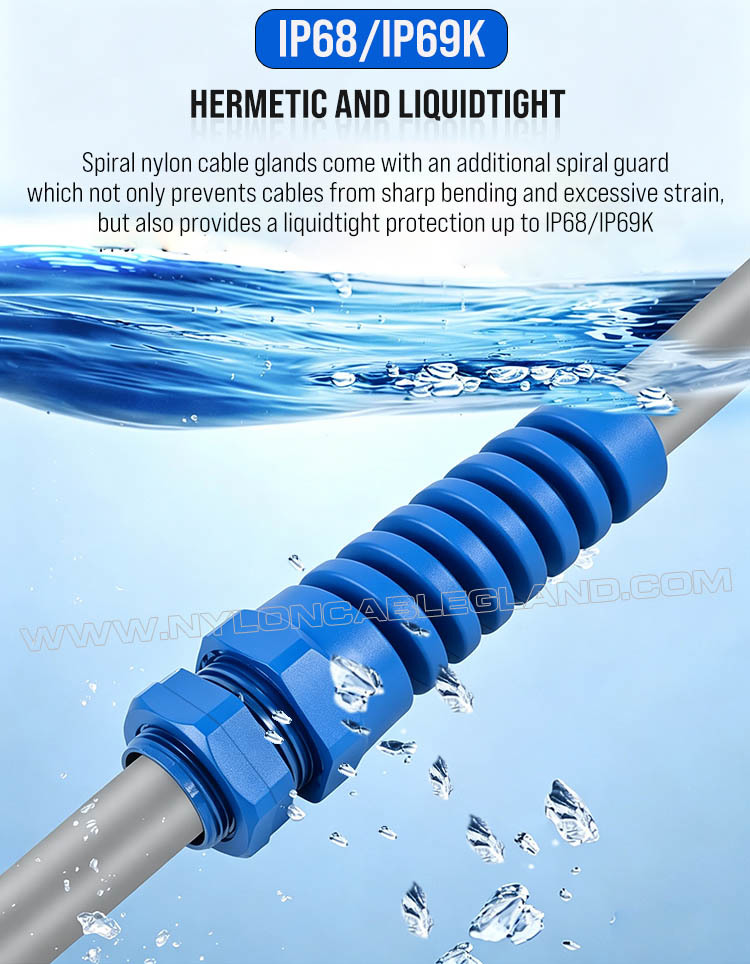

2. إغلاق المياه والغبار
غدد الكابلات الدوارية لدينا متوفرة مع حماية IP68 / IP69K ، فهي مقاومة للغبار ، مقاومة للمياه ، أداء الختم الجيد ، حماية الصناديق الكهربائية الخاصة بك ضد دخول السوائل.
3. البناء الخفيف
النيلون 6 (بولياميد 6) أخف بكثير من غدد الكابلات المعدنية. وهذا يمكن أن يكون مفيدًا عندما يكون للمعدات العديد من مدخلات الكابلات أو عند تقليل أهمية وزن التجميع الكلي.
4. العزل الكهربائي
على عكس غدد الكابلات المعدنية، النسخة النيلونية عازلة كهربائيا.هذا يمكن أن يكون مفيدًا في العديد من المنشآت الكهربائية والإلكترونية منخفضة الجهد حيث يكون العزل الكهربائي ومقاومة التآكل مرغوبًا فيه.
5. مقاومة للتآكل
النسخة النيلونية لا تتصدأ مثل النسخة الفولاذية وهي مناسبة بشكل طبيعي للعديد من البيئات الرطبة. ومع ذلك، مقاومة للمواد الكيميائية المحددة، والمذيبات، والزيوت، والتعرض للأشعة فوق البنفسجية،والطقس الخارجي يعتمد على صياغة النيلون معينة ومواد الختم.
6. مقاومة الاهتزاز والحركة
تصميم الكابل المدار يمكن أن يجعل مخرج الكابل أقل عرضة لتركيز الإجهاد الناجم عن الاهتزاز والحركة. هذه الغدد الكيبلية هي للكابلات المتحركة أو المرنة وحماية الاهتزاز.
7. تخصيص الألوان
يمكن أن يوفر اللون فوائد مرئية وتنظيمية.
نحن نقدم ألوانًا قياسية مثل الأسود والرمادي ، بينما يمكن إنتاج ألوان أخرى حسب الطلب. عادة ما تستخدم مراجع ألوان RAL لتحديد ألوان الحاوية والأوراق الكبلية.
لماذا نستخدمموصل غدة كيبل كابل الغدة الملونة المصنوعة من النايلون ذات التصميم الحلزوني؟
هناك في الواقع سببين منفصلين: تصميم الدوامة واللون.
تصميم دوامة: حماية الكابل
السبب الميكانيكي الرئيسي هو تقليل إجهاد الانحناء وتحسين تخفيف الإجهاد.
على سبيل المثال
بدون حماية من الدوامة:
الكابل → نقطة الانحناء الحادة → الإجهاد المحلي العالي → العزل / إرهاق النواة
مع الحماية في دوامة:
الكابل → الانتقال الحلزوني المرن → الانحناء الموزع → الإجهاد المحلي الأدنى
يمكن أن يكون هذا ذو قيمة خاصة عندما يتم سحب الكابلات أو تحريكها أو هزها أو ثنيها مراراً وتكراراً.
اللون: تحسين التعرف
عادة ما لا يكون اللون هو الذي يخلق الختم أو الأداء الميكانيكي. بدلا من ذلك، فإنه يمكن أن يجعل المنشأة أسهل في التعرف عليها وتنظيمها وتفتيشها وصيانتها.
على سبيل المثال، قد يستخدم المشروع:
| اللون | الاستخدام المحتمل |
|---|---|
| أسود | كابلات ذات غرض عام |
| الرمادي | لوحة التحكم أو الأسلاك الكهربائية العامة |
| الأزرق | مجموعة كابلات معينة |
| أحمر | دائرة/نظام معين |
| أخضر | مجموعة كابلات معينة |
| برتقالية | معدات خاصة أو تحديد الدوائر |
| أصفر | الصيانة أو تحديد نظام |
هذه التعيينات اللونية محددة للمشروع ما لم يتم تعريفها بمعايير سارية أو مواصفات مصنع.يجب أن لا يتم تفسيرها تلقائيًا على أنها وظيفة كهربائية معينة.
يمكن استخدام اللون أيضًا ل:
أين تُستخدم موصل غدة كيبل كابل الغدة الملونة المصنوعة من النايلون ذات التصميم الحلزوني؟
فهي مفيدة بشكل خاص عندما تكون حماية ثني الكابلات والتحديد البصري قيمتين.
الأتمتة الصناعية
تستخدم في:
يساعد الذيل المدار في حماية الكابلات حيث تخلق الآلات الحركة والاهتزاز
الآلات والمعدات
شائعة على:
الروبوتات وأنظمة الحركة
يمكن أن تكون مفيدة في مخرجات الكابلات حيث هناك ثني ، على الرغم من أن التطبيقات الروبوتية ذات الدورة العالية تتطلب النظر بعناية في مواصفات الكابلات الديناميكية.
لوحات الكهرباء والتحكم
توفر غدد الكابلات الاحتفاظ بالكابلات وتختمها عند مدخلات الحجرة. قد يجعل الألوان المختلفة أيضًا من الأسهل تحديد مجموعات الكابلات.
معدات كهربائية للخارج
التطبيقات المحتملة تشمل:
تعتمد الملاءمة الفعلية على مقاومة الأشعة فوق البنفسجية، ودرجة الحرارة، ودرجة IP، ومزيج خاص من مواد الكابلات والغدد / الختم.
النقل والمعدات المتنقلة
قد يكون الهيكل المرن مفيدًا على المعدات المعرضة للهزات أو حركة الكابلات.
المعدات المحمولة
نحدد بشكل خاص غدد الكابلات الدوارة للأجهزة المحمولة أو المحمولة بسبب مرونتها الإضافية وتخفيف التوتر.
الاستنتاج
تجمع موصل غدة كيبل كابل الغدة الملونة المصنوعة من النايلون ذات التصميم الحلزوني بين وظائف جلبة الكابلات التقليدية المصنوعة من النايلون وبين ميزة إضافية تتمثل في الطرف الحلزوني الذي يحمي من الانحناء. ويتمثل الغرض التقني الرئيسي منها في توفير الإحكام، وتثبيت الكابل، وتخفيف الإجهاد، وتعزيز الحماية ضد تلف الكابلات الناتج عن الانحناء. وتُصنع النماذج التجارية منها عادةً من مواد PA6 أو PA6.6، وتتوفر بمعايير حماية IP68، وأنظمة سنون لولبية (threads) مختلفة، ونطاقات متنوعة لأقطار تثبيت الكابلات.
يُعد اللون ميزة تتعلق بالتمييز والتنظيم والتخصيص والمظهر الخارجي، في حين يمثل الهيكل الحلزوني الفرق الوظيفي الجوهري.
بالنسبة لتطبيقات الأتمتة الصناعية، والآلات، وخزائن التحكم، والمعدات الكهربائية الخارجية، والمعدات المحمولة، والتطبيقات التي تتعرض فيها الكابلات للانحناء بالقرب من نقطة الدخول للحاوية؛ يوفر هذا النوع من الجلبات مزيجاً عملياً يجمع بين حماية الكابل، والإحكام، والمرونة، وخفة الوزن، وإمكانية التمييز البصري.
